【伸縮器產品說明】新躍牌伸縮器技術資料

伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其最大伸縮量就起到限位,確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。 　　

1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。 　　

2. 該產品管材大體分為兩種：金屬型和橡膠型（如中林給水公司為GSQ-J(金屬)和 GSQ-X(橡膠)），金屬型又分鑄鐵、鍍鋅和鋼制三種。工作壓力分 PN6 、 PN10 、 PN16 三種。 　　

3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。 　　

4. 法蘭連接采用 GB4216.3 － 4126.5 標準。

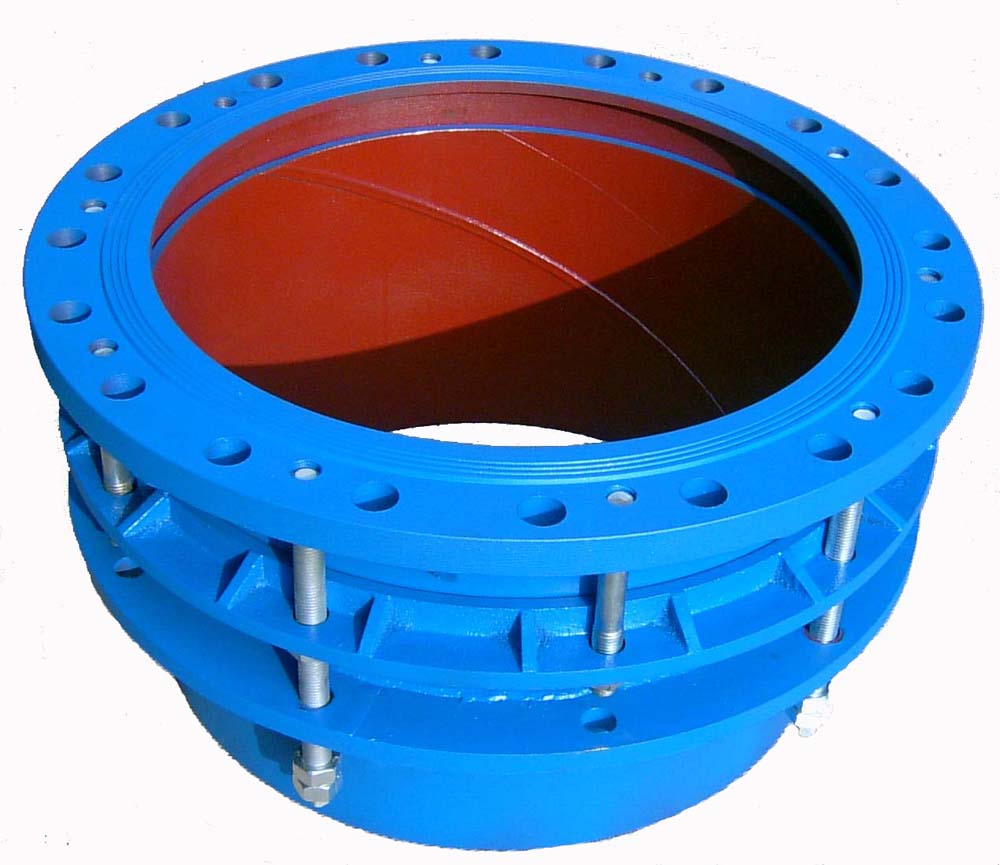

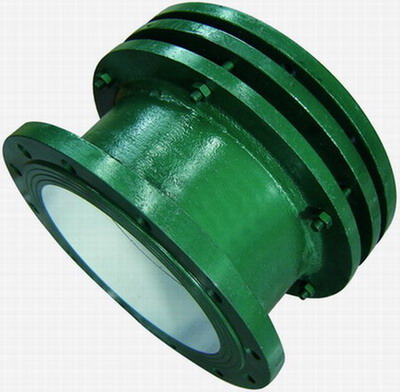

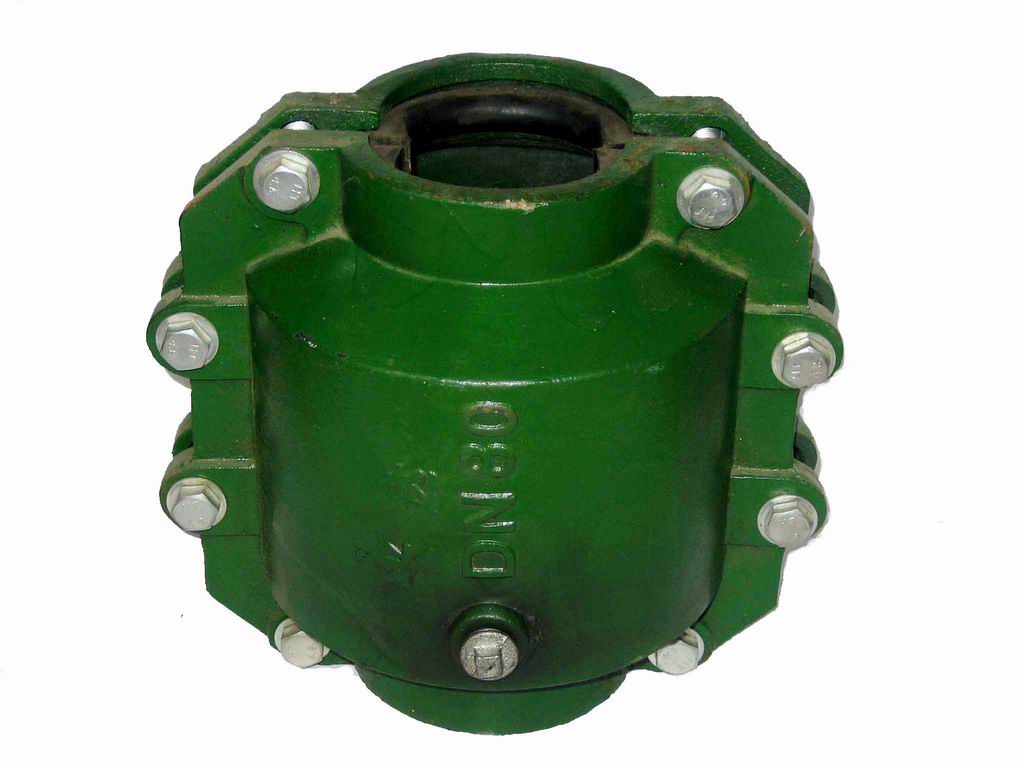

套管式伸縮器(2張)　　

5. 如選用其它規格可另行定做生產。

適用介質：

本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

伸縮器具體分類：

根據各個企業不同，產品型號有所差異：SSQ型鑄鐵伸縮器，SF鋼制伸縮器，CS型熱力管道伸縮器，SSLW濾網伸縮器，SSQ-1型套管式伸縮器，SSQ-2型套管式伸縮器，SSQ-3型套管式伸縮器，鋼型套管式伸縮器，插口式伸縮器，承盤式伸縮器，兩端法蘭限位防拉脫壓盤式伸縮器，法蘭式伸縮器，兩端法蘭伸縮器，兩端法蘭壓盤式限位伸縮器，耐高壓灰管大位移伸縮器等。

按連接形式分為：

法蘭連接。一邊法蘭，一邊焊接。

按工作壓力分為：

0.6Mpa，1.0Mpa，1.6Mpa，2.5Mpa，4.0Mpa等。也可按要求特殊制作。

按外形分為：

雙法蘭限位，單法蘭限位，法蘭松套。

連接方式

一般有雙法蘭連接，一邊法蘭、一邊焊接方式。直埋式伸縮器（非地溝、設井安裝時）一般采用焊接。

伸縮接頭材質

鋼制，Q235, 鑄鋼等。一般廠家可按要求制作。

伸縮器安裝注意事項：

伸縮器安裝注意事項： 　　

1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。 　　

2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。 　　

3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。 　　4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。 　　

5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。 　　

6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。 　　7、伸縮器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。 　　

8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

使用范圍：

由于伸縮器具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

使用說明：

伸縮器安裝時要調整好產品兩端或法蘭的安裝長度，對角均勻擰緊壓蓋螺母，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

延長伸縮器使用壽命方法：

眾所周知伸縮器主要是使用波紋補償器的彈性元件進行有效伸縮變形來吸收導管、管線等來產生尺寸變化的一種補償元件。伸縮器可主要運用在管道系統的機械位移、加熱位移來吸收震動、減小噪音的，它可以向各個方向進行位移吸收。這里簡要說明下，對于內套筒的伸縮器我們應該注意內套筒子的方向和介質流動的方向是否一致，然后就是鉸鏈型伸縮器的鉸鏈轉動與位移轉動的平面是否也一致，（注意：我們必須得保證這些）另外我們禁止使用變形的伸縮器來調整管道的安裝情況，這樣會影響伸縮器的正常使用壽命，也會增加管道的負擔。
